立式双端面磨床 GRV系列

立式双端面磨床 GRV系列

立式双端面磨床
GRV系列

立式双端面磨床采用2个砂轮轴垂直相对的设计。有各种加工模式,适合从重研削到要求高精度的研削工艺,此外,还可用于大量生产及多种类少量生产。

适用工件

  • 汽车零部件(发动机相关、变速器、动力转向装置、混合动力相关、刹车零部件)
  • 压缩机零部件
  • 工业机器人、FA相关
  • 其他刀刃等

对象材质

  • 铁、烧结金属、黑色金属
  • 非磁性材料(陶瓷、塑料等)

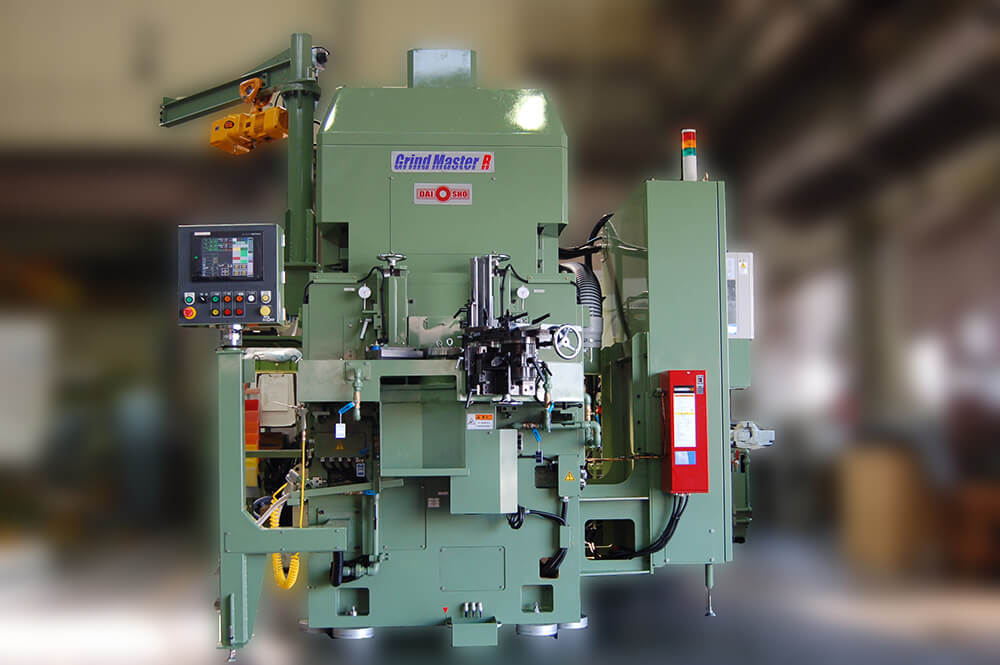

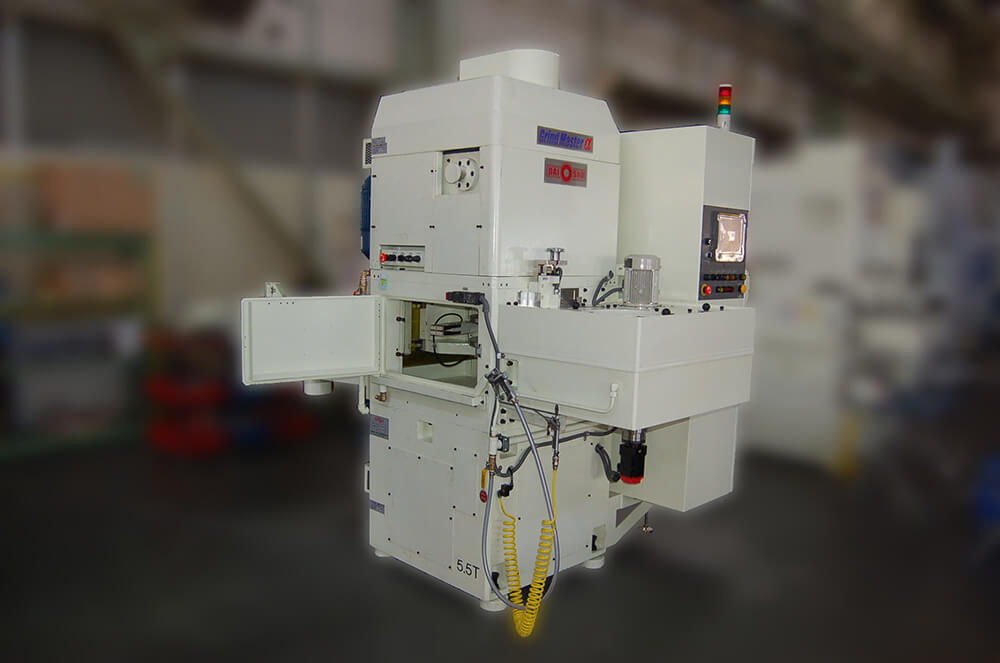

  • 立式双端面磨床 GRV系列01

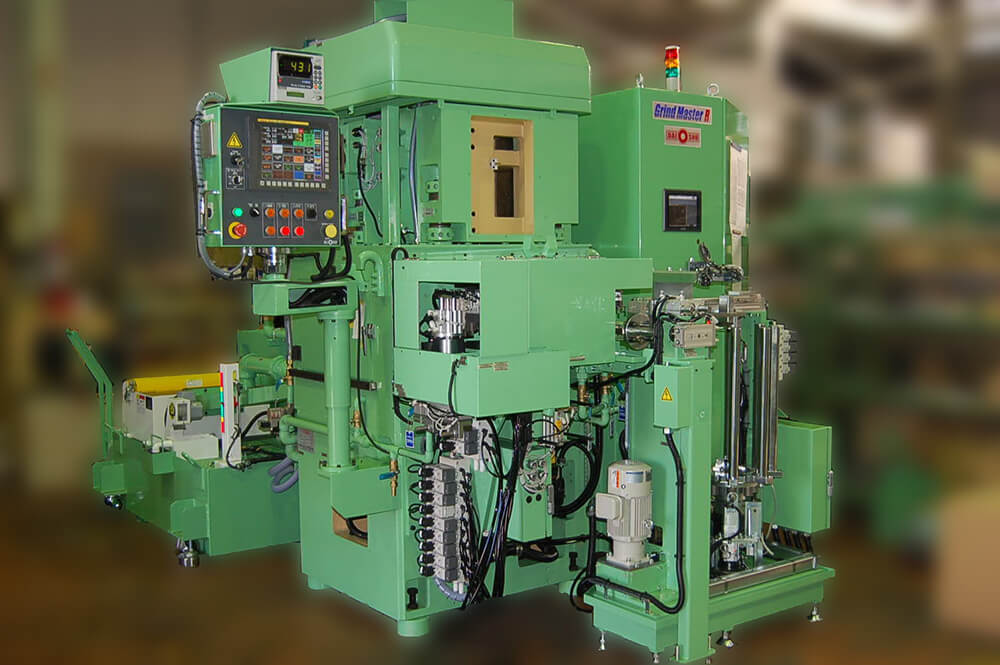

  • 立式双端面磨床 GRV系列02

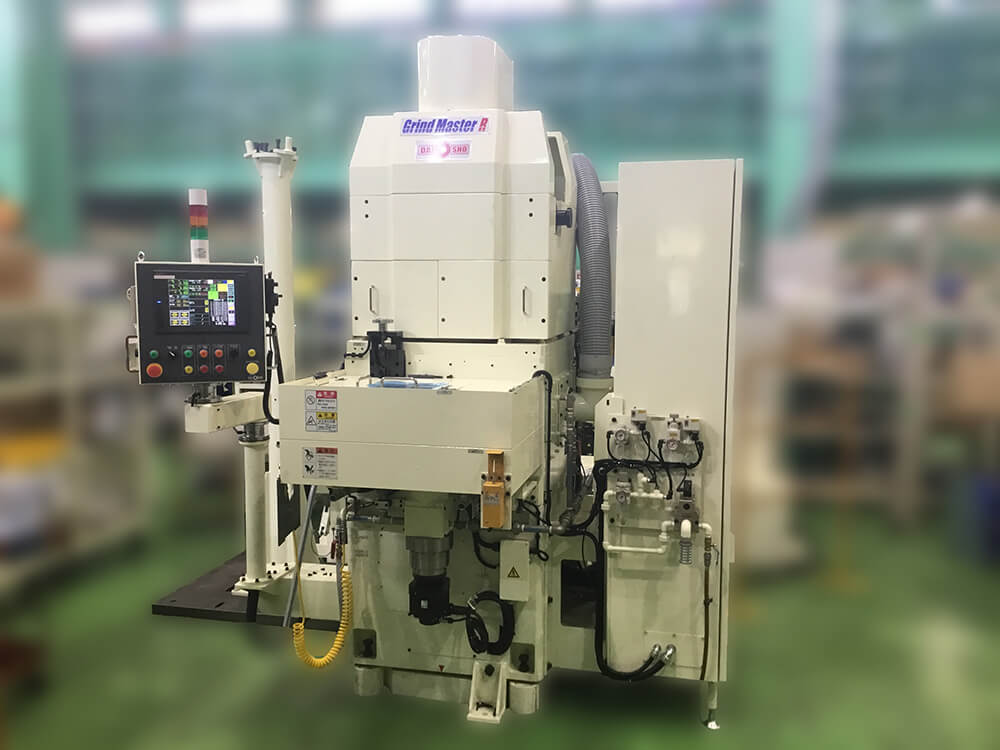

  • 立式双端面磨床 GRV系列03
  • 立式双端面磨床 GRV系列04

点击图片放大显示

SPEC

规格

Model Wheel Diameter Size Weight Main Motor
GRV-305 φ305mm W1,550 × L1,625 × H2,200 5,500Kg 5.5kW
GRV-355 φ355mm W1,550 × L1,625 × H2,200 5,500Kg 7.5kW
GRV-450 φ455mm W1,550 × L1,625 × H2,200 5,500Kg 11kW
GRV-510 φ510mm W1,550 × L1,625 × H2,200 5,500Kg 15kW
GRV-585 φ585mm W1,900 × L2,700 × H2,800 12,000Kg 22kW
GRV-760 φ760mm W2,700 × L2,700 × H3,200 15,000Kg 30kW

PROCESSING METHOD

加工方式

  • 旋转载料盘方式(C)

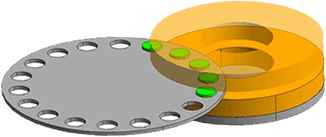

    旋转载料盘方式(C)

    向载料盘的料仓中放入工件,按顺序进行研削。虽然适合处理加工余量较小的工件,但也可以加工各种形状的工件。还适用于自动化连续加工,生产效率极佳。
    例如:活塞环、垫圈、板材、轴承等

  • 摆动载料盘方式(Ci)

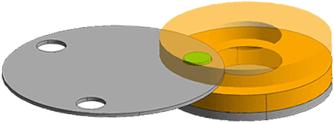

    摆动载料盘方式(Ci)

    摆动载料盘进行切入磨削。适用于加工余量较大、对精度要求高的工件。与旋转载料盘方式一样,也可用于自动化加工。
    例如:护板、阀板等

  • 工件分度自转方式(G1)

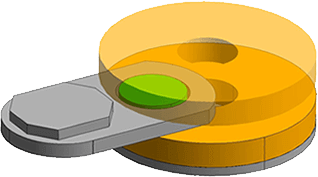

    工件分度自转方式(G1)

    强制转动工件进行切入磨削。适用于要求高精度的工件。有多个料仓,可以缩短加工时长。
    例如:连杆、凸轮环、转子、齿轮、汽缸等

  • 工件分度自转方式(G2)

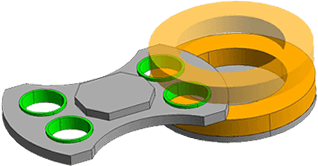

    工件分度自转方式(G2)

    强制转动工件进行切入磨削。适用于要求高精度的工件。采用双工位类型设计,可以在加工过程中装卸工件。
    例如:连杆、凸轮环、转子、齿轮、汽缸等

  • 分度工作台方式(IT2)

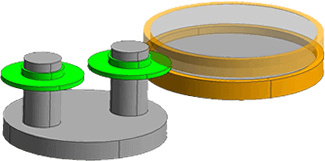

    分度工作台方式(IT2)

    将工件装入夹具,从上方固定后强制转动,进行切入磨削。
    例如:盘式转子

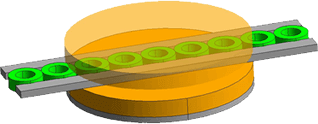

  • 立式通磨方式(A)

    立式通磨方式(A)

    在砂轮之间的导轨上连续传送工件进行研削。适用于加工余量较小、要求较高生产率的工件。
    例如:刀片、活塞环、刀刃、轴承内外轮等

除上述加工方式外,还有很多其他磨削方式的实绩。
我们拥有约70年的生产经验,根据众多顾客的要求,磨削过各种工件。
不妨先联系我们吧。
