立式单端面磨床 GRS系列

立式单端面磨床 GRS系列

立式单端面磨床
GRS系列

立式单端面磨床采用只有一个垂直砂轮轴的设计,可以对工件进行单端研削。还能处理形状复杂的工件,常用于要求高精度的平整度以及与基准面间的垂直度、段差等的情况下。

适用工件

  • 汽车零部件(发动机相关、变速器、动力转向装置、混合动力相关、刹车零部件)
  • 压缩机零部件
  • 工业机器人、FA相关
  • 其他刀刃等

对象材质

  • 铁、烧结金属、黑色金属
  • 非磁性材料(陶瓷、塑料等)

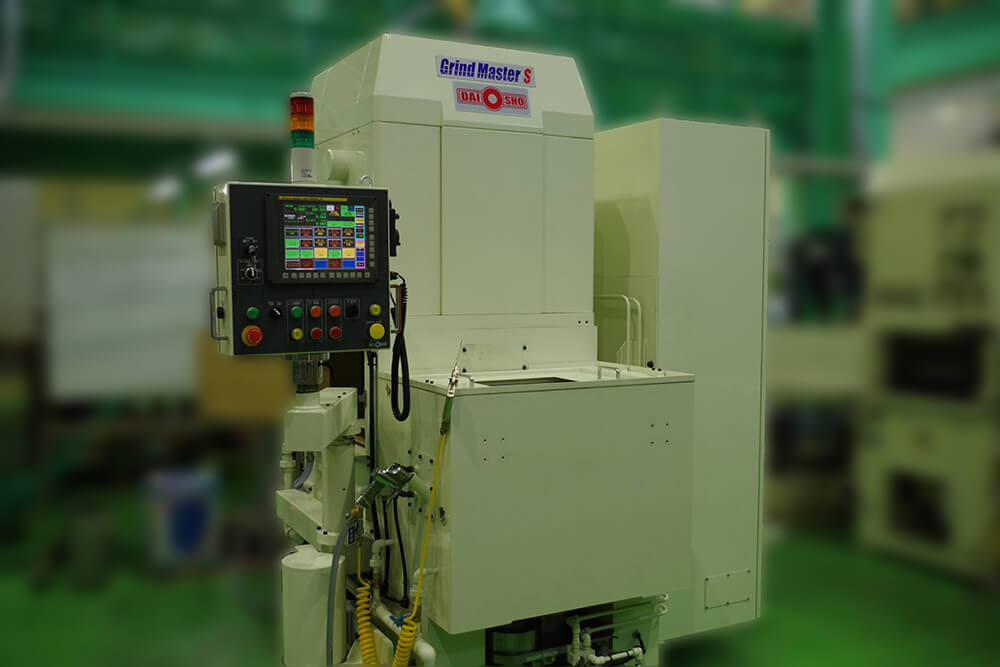

  • 立式单端面磨床 GRS系列01

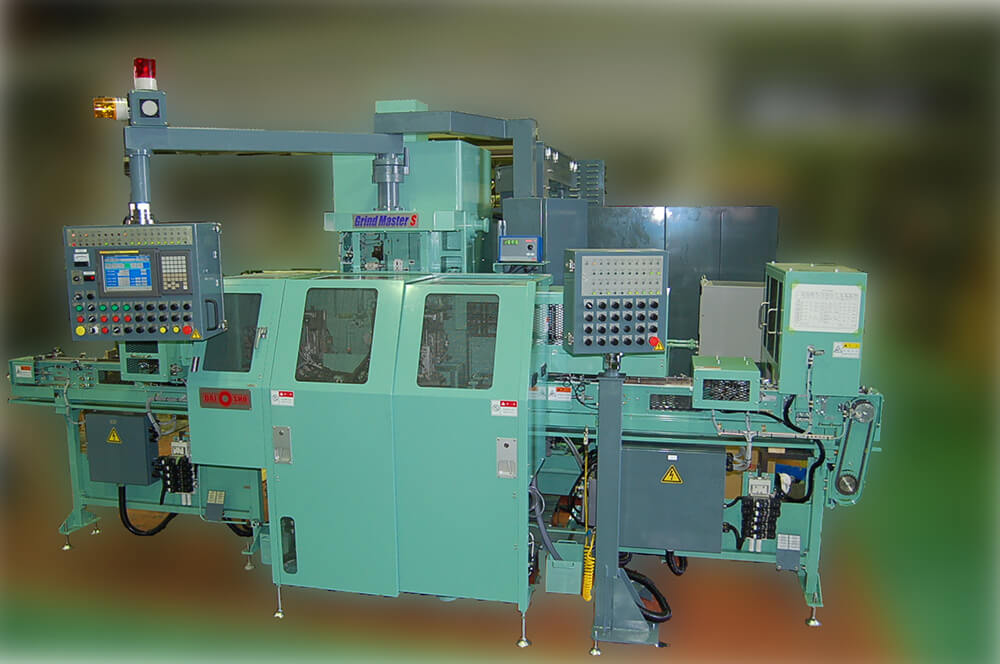

  • 立式单端面磨床 GRS系列02

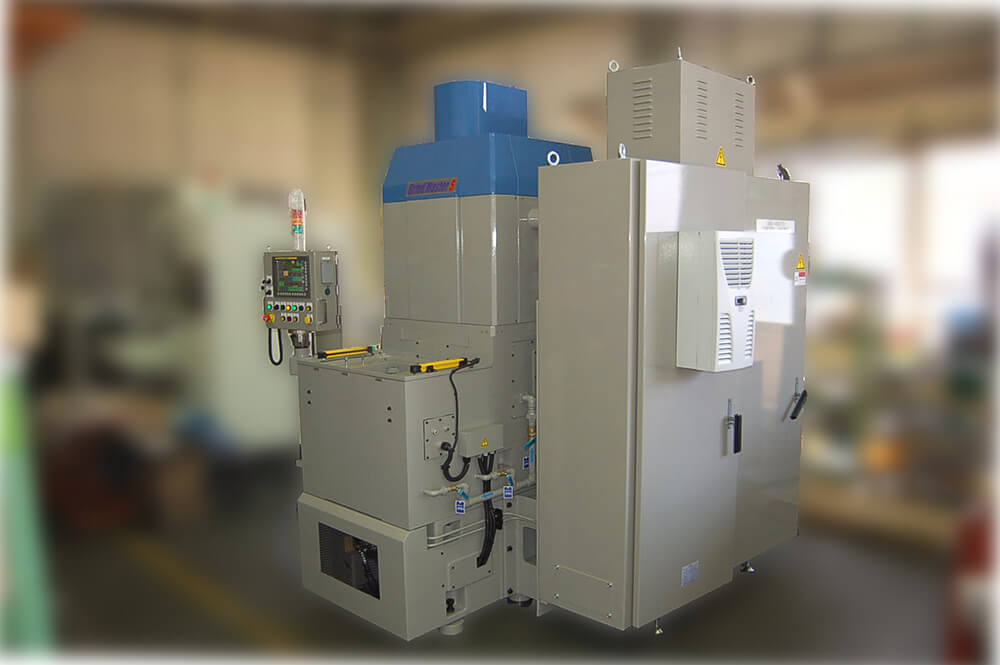

  • 立式单端面磨床 GRS系列03

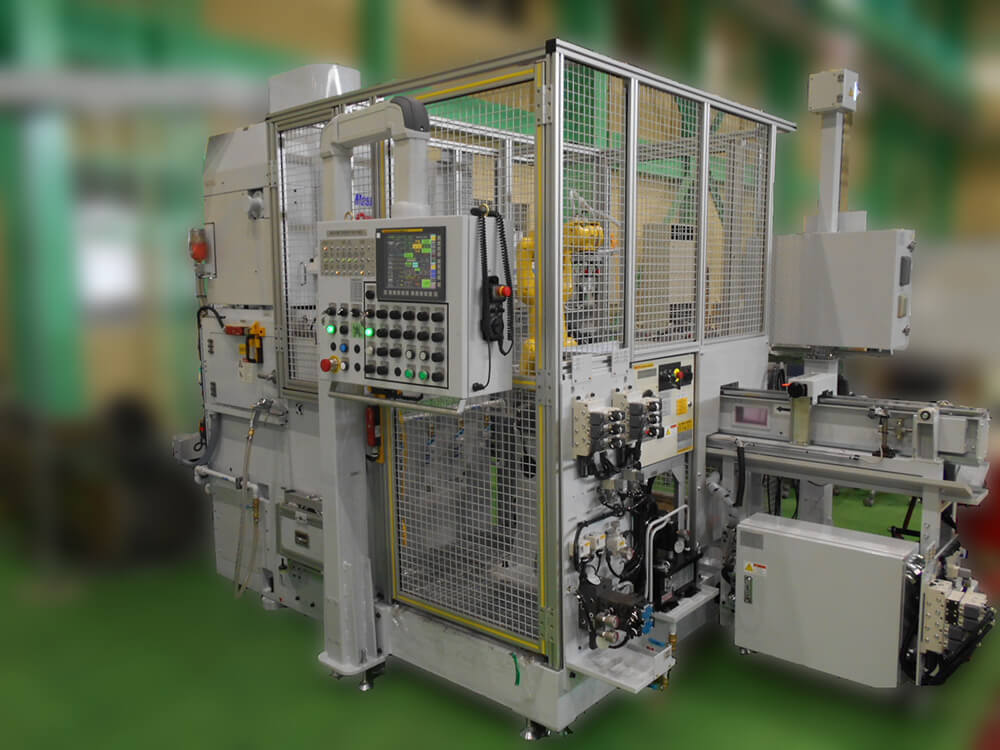

  • 立式单端面磨床 GRS系列04

点击图片放大显示

SPEC

规格

Model Wheel Diameter Size Weight Main Motor
GRS-305 φ305mm W1,400 × L1,500 × H2,540 4,500Kg 5.5kW
GRS-355 φ355mm W1,400 × L1,500 × H2,540 4,500Kg 7.5kW
GRS-450 φ455mm W1,900 × L2,640 × H2,610 7,000Kg 15kW
GRS-510 φ510mm W3,080 × L2,450 × H2,200 12,000Kg 37kW
GMT-450 φ455mm W2,960 × L2,250 × H2,560 8,000Kg 22kW

PROCESSING METHOD

加工方式

  • 单端分度工作台方式(IT2) 模式1

    单端分度工作台方式(IT2) 模式1

    将工件固定,强制转动工件进行切入磨削。也可以处理形状复杂和较高的工件。
    例如:泵盖、轴承等

  • 单端分度工作台方式(IT2) 模式2

    单端分度工作台方式(IT2) 模式2

    将工件固定,强制转动工件进行切入磨削。也可以处理形状复杂和较高的工件。
    例如:泵盖、轴承等

  • 单端分度工作台方式(IT2) 模式3

    单端分度工作台方式(IT2) 模式3

    强制转动工件进行切入磨削。适用于要求高精度的工件。有多个料仓,可以缩短加工时长。
    例如:连杆、凸轮环、转子、齿轮、汽缸等

  • 单端分度工作台方式(IT4) 模式1

    单端分度工作台方式(IT4) 模式1

    将工件固定,强制转动工件进行切入磨削。也可以处理形状复杂和较高的工件。
    例如:泵盖、轴承等

  • 单端分度工作台方式·摆动方式(IT1)

    单端分度工作台方式·摆动方式(IT1)

    将工件固定,一边摆动一边进行切入磨削。
    例如:连杆接合面等

  • 单端分度旋转工作台方式(IT8)

    单端分度旋转工作台方式(IT8)

    对象工件:连杆
    可处理以下精度要求和形状。
    ・每侧的加工余量规格不同
    ・大端与小端存在段差的形状

    将工件固定在夹具上,利用旋转工作台将连杆送入研削砂轮内。采用双轴类型设计,1台磨床既能进行粗研磨,也能满足最终工序的精加工研磨要求

  • 工作台横向移动方式(T)

    工作台横向移动方式(T)

    将工件装载到工作台上,横向移动工件进行研削。适用于大型、研削面积较大的工件。
    例如:发动机本体、汽缸头等

除上述加工方式外,还有很多其他磨削方式的实绩。
我们拥有约70年的生产经验,根据众多顾客的要求,磨削过各种工件。
不妨先联系我们吧。
