卧式双端面磨床
DRG系列
卧式双端面磨床采用2个砂轮轴水平相对的设计。适合进行加工余量较大的重研削和大量生产，也适用于要求高精度的研削工艺。
适用工件
- 汽车零部件（发动机相关、变速器、动力转向装置、混合动力相关、刹车零部件）
- 压缩机零部件
- 工业机器人、FA相关
- 其他刀刃等
对象材质
- 铁、烧结金属、黑色金属
- 非磁性材料（陶瓷、塑料等）

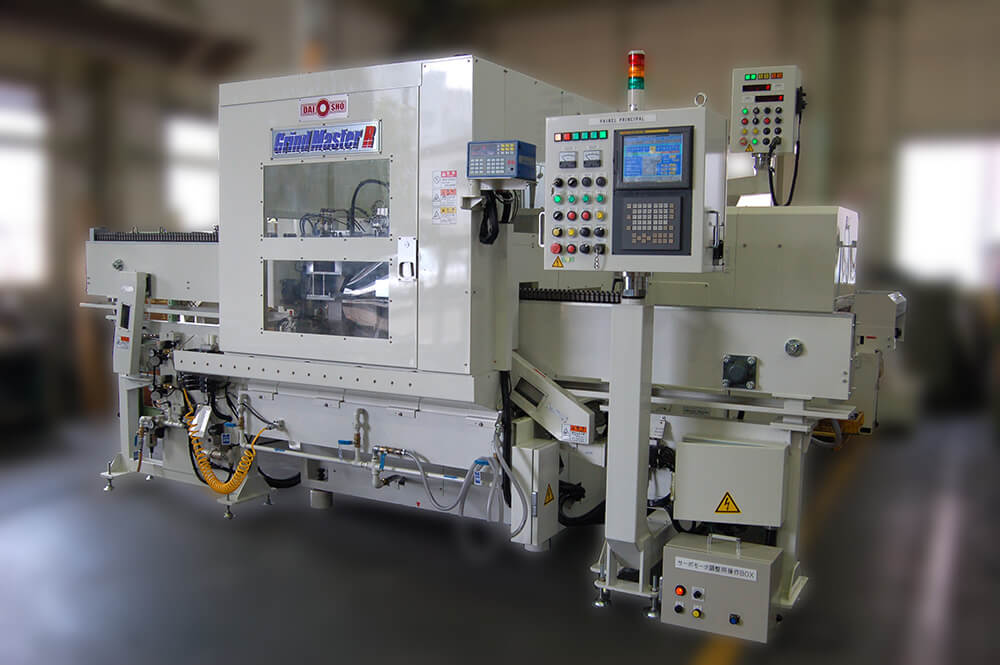

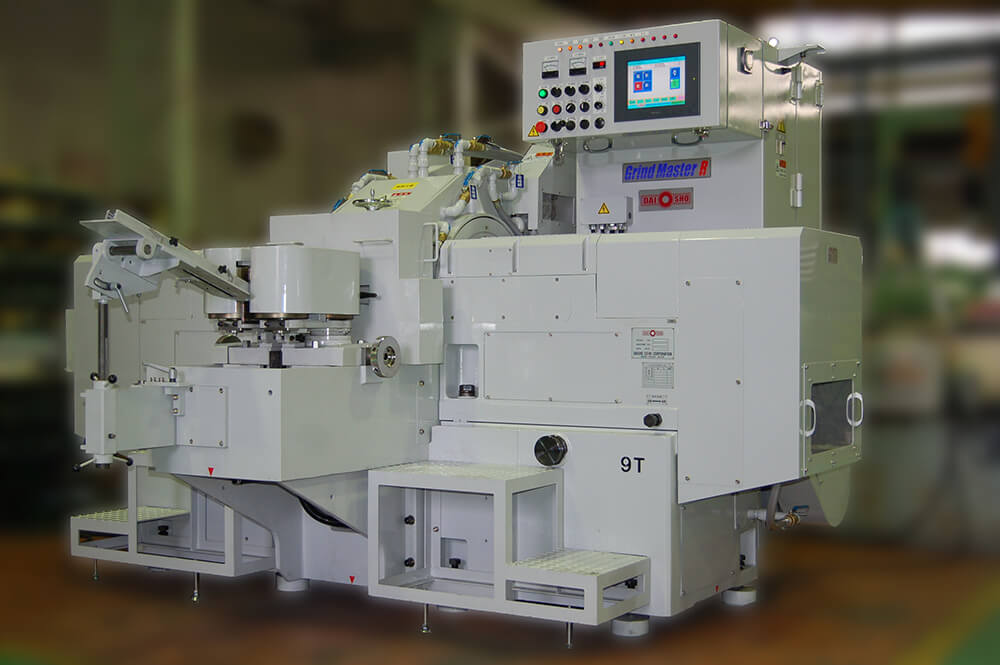

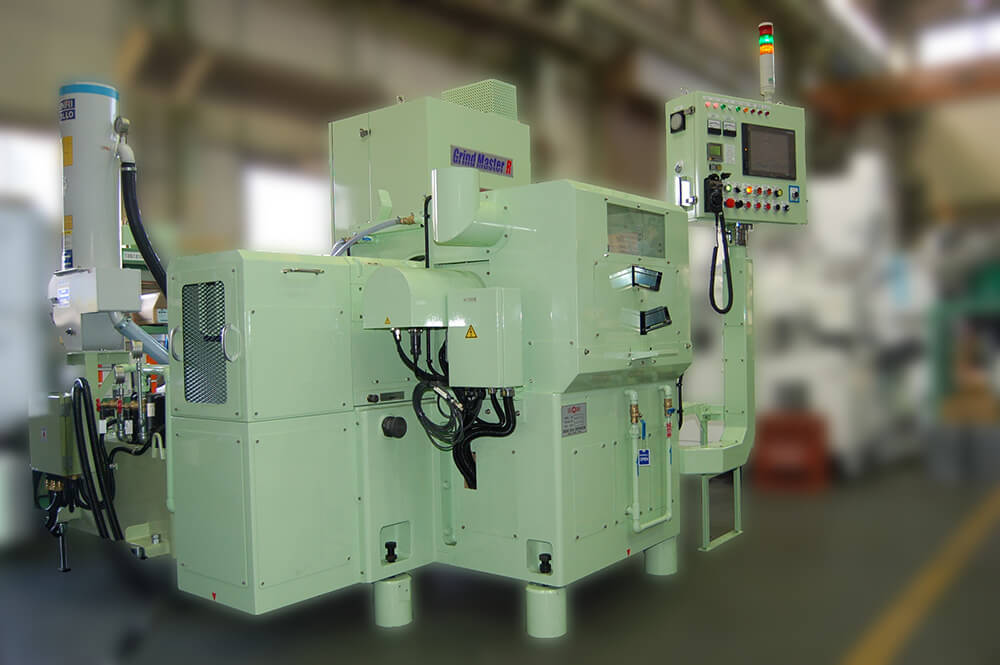

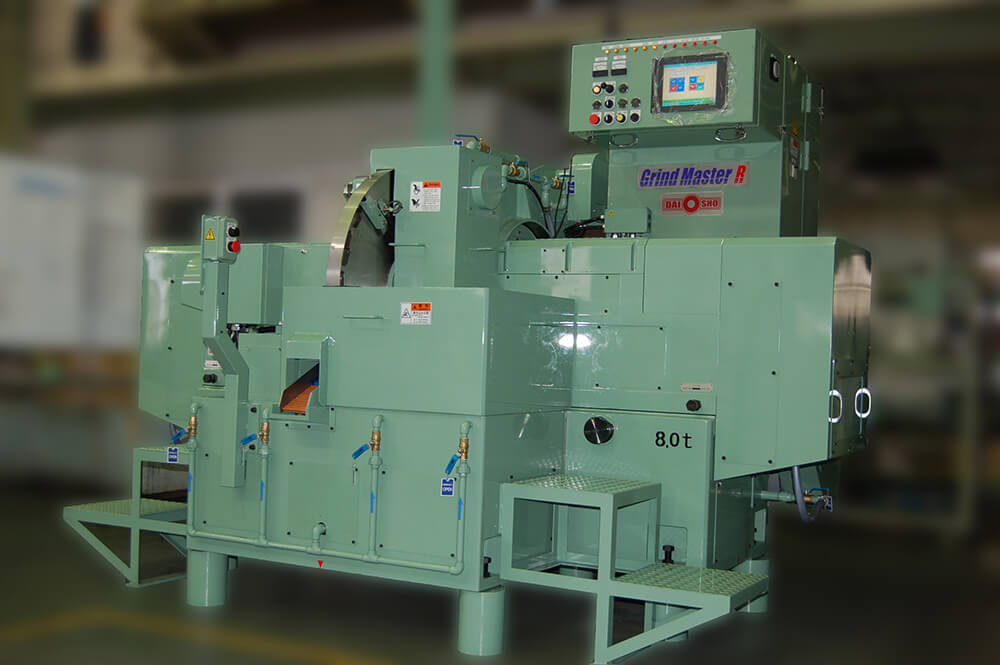

点击图片放大显示
SPEC
规格
| Model | Wheel Diameter | Size | Weight | Main Motor |
|---|---|---|---|---|
| DRG-305 | φ305mm | W2,280 × L1,540 × H1,940 | 4,500Kg | 5.5kW |
| DRG-355 | φ355mm | W2,280 × L1,540 × H1,940 | 4,500Kg | 7.5kW |
| DRG-380 | φ380mm | W2,280 × L1,540 × H1,940 | 4,500Kg | 7.5kW |
| DRG-585 | φ585mm | W3,060 × L2,010 × H2,460 | 9,000Kg | 22kW |
| DRG-760 | φ760mm | W3,600 × L2,750 × H2,780 | 15,000Kg | 30kW |
| DRG-915 | φ915mm | W3,600 × L2,750 × H3,000 | 17,000Kg | 37kW |
PROCESSING METHOD
加工方式
-
通磨方式(A)
在砂轮之间的导轨上连续传送工件进行研削。适用于加工余量较小、要求较高生产率的工件。
例如：刀片、活塞环、刀刃、轴承内外轮等 -
卧式旋转载料盘方式(C)
向载料盘的料仓中放入工件，按顺序进行研削。也适用于自动化连续加工，生产效率极佳。
例如：连杆、小齿轮、环具、刀片等 -
卧式分度旋转切入磨削方式(Cx)
在工件通过时进行切入磨削。适用于加工余量较大、对精度要求较高的工件。
例如：连杆、小齿轮等 -
卧式旋转载料盘砂带锯夹固定方式(C)
适合加工面向基准面、对垂直度的精度要求较高的工件。
例如：圆柱形、棱柱形工件等 -
直线进料方式(E)
将工件装入夹具，固定后使之前进、后退，进行切入磨削。
例如：拨叉、膜片弹簧等
除上述加工方式外，还有很多其他磨削方式的实绩。
我们拥有约70年的生产经验，根据众多顾客的要求，磨削过各种工件。
不妨先联系我们吧。
